Y型過濾器

產品概述
過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其它設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護方便。本公司的過濾器具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、價格低廉等優點，其主要適用的物料有：化工、石油化工生產中弱腐蝕性物料，如：水、油品、氨、烴類等。化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醛酸等。制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糖漿等。

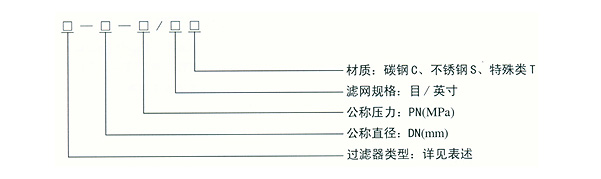

型號標注
本公司的管道過濾器，主要有：1、Y型過濾器 2、T型過濾器 3、籃式過濾器 4、臨時過濾器 5、氣體過濾器。其型號標注如下：

１、Y型過濾器

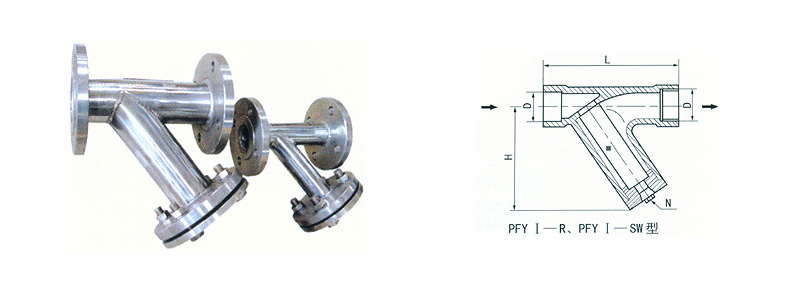

（1）Y型鑄造螺紋連接式（PFYI-R型）、承插焊接式（PFYI-SW型）（DNl5—50，PN≤5.0Mpa）
PFYI－R、PFYI—SW型

型號	YI-R				型號	YI-SW
DN	D	L	H	N	DN	D	L	H	N
15	Rc1/2	100	74	Rc1/4	15	21.8/18.5	100	74	Rc1/4
20	Rc3/4	110	88		20	27.4/25.5	110	88
25	Rc1	130	103		25	34.2/32.5	130	103
32	Rc1 1/4	160	110		32	42.9/38.5	160	110
40	Rc1 1/2	180	132		40	48.8/45.6	180	132
50	Rc2	200	153	Rc3/8	50	61.3/58	200	153	Rc3/8

（2）Y型鑄造同徑法蘭連接式（PFYI—F型）（DNl5—250，PN≤5.0MPa）

DN	L	H	N
15	140	120	Rc1/4
20	140	120
25	140	120
32	170	160	Rc3/8
40	270	160
50	270	180
65	290	190
80	360	250	Rc3/4
100	410	280
125	480	330
150	520	360
200	660	450	M20×1.5
250	870	670

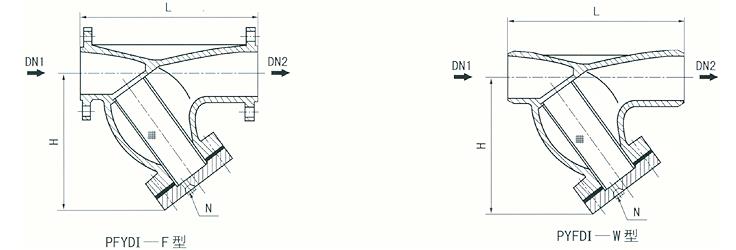

（3）Y型鑄造異徑法蘭連接式（PFYDI一F型）、異徑對焊連接式（PYFDI—W型）（DN40×32－250×200，PN≤5.OMPa）

PFYDI-F，PYFDI-W型

DN1×DN2	YDI-F ， L	YDI-W ， L	H	N
40×32	250	210	160	Rc1/4
50×40	270	240	190	Rc3/8
80×50	320	310	250
80×65	360	310	260	Rc3/4
100×65	410	370	280
100×80	410	370	280
150×100	520	490	360
200×100	660	600	450	M20×1.5
200×150	660	600	450
250×200	870	800	670

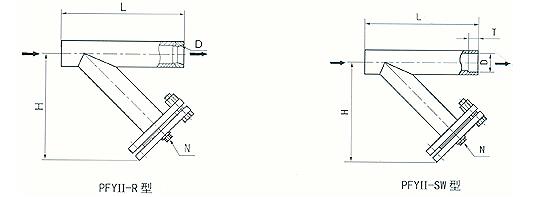

（4）Y型焊接錐管螺紋式（PFYII-R型）、承插焊式（PFYII-SW型）（DN15—40，PN≤5.OMPa）

PFYII-R，PFYII-SW型

DN	L	N	H	YII-R型	YII-SW型
DN	L	N	H	D	D	T
15	130	Rc3/8	169	Rc1/2	21.8/18.5	10
20	130		179	Rc3/4	27.4/25.5	13
25	140		182	Rc1	34.2/32.5	13
32	160		209	Rc11/4	42.9/38.5	13
40	170		217	Rc11/2	48.8/45.6	13

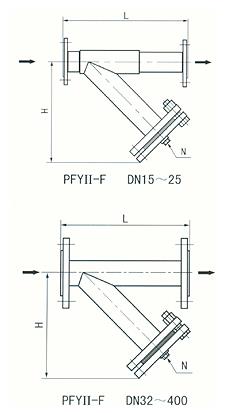

（5）Y型焊接法蘭連接式（PFYII-F型）（DNl5—400、PN≤5.OMpa） PFYH-F型

DN	L	H	N
15	260	180
20	270	190	Rc1/4
25	270	190
32	280	230	Rc1/4
40	280	230
50	290	245
65	320	280
80	350	315	Rc3/8
100	425	360
125	480	390
150	540	460	Rc3/4
200	700	540
250	800	660
300	950	750	M20×1.5
350	1050	845
400	1250	920

（6）Y型帶夾套焊制法蘭連接式（PFYJII-F型）（DN20～200，PN≤5.OMPa） PFYJII—F型

DN	L	H	進出口a，b	蒸汽壓力	N
20	370	235	G1/2	≤0.6MPa	Rc1/4
25	370	235
32	390	275
40	390	285	G3/4
50	420	295			Rc3/8
65	450	330
80	500	370
100	575	415
125	650	450
150	700	525	DN25		Rc3/4
200	890	610	DN25		Rc3/4

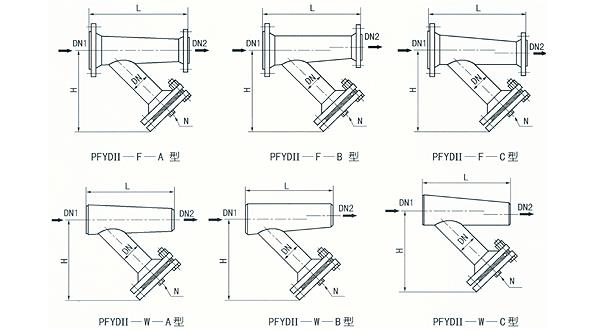

（7）Y型異徑法蘭連接式（PFYDIII一F—A，PFYDII—F—B，PFYDII—F—C型）（PN≤10.OMPa）
（8）Y型焊制異徑對焊接式（PFYDII—W—A，PFYDII－W—B，PFYDII—W—C型）（PN≤10.OMPa）

PFYDⅡ—F—A，8，C，PFYDⅡ—W——A，B，C型

DN1×DN2	H	D	YDII-F-A，B，C型L			YDII-W-A，B，C 型L
DN1×DN2	H	D	PN≤2.0	PN≤5.0	PN≤10.0	YDII-W-A，B，C 型L
50×40	230	40	320	332	337	190
65×40	240	50	320	332	337	190
65×50	240	50	320	332	338	190
80×40	240	50	320	335	340	190
80×50	280	65	340	355	360	200
80×65	280	65	340	355	360	200
100×50	280	65	400	415	440	260
100×65	310	80	425	440	460	280
100×80	310	80	425	445	460	280
125×65	310	80	415	455	470	280
125×80	350	100	465	485	505	300
125×100	350	100	470	490	520	300
150×80	350	100	490	510	535	330
150×100	350	100	500	520	555	335
150×125	400	125	545	565	600	360
200×100	400	125	570	590	630	390
200×125	400	150	580	600	640	390
200×150	450	150	615	635	675	425
250×125	450	200	645	670	725	455
250×150	450	200	645	670	725	455
250×200	530	200	730	755	810	525
300×150	530	200	780	800	850	575
300×200	530	200	800	825	870	585
300×250	670	250	870	900	960	655
350×200	670	250	860	890	950	655
350×250	670	250	860	890	950	655
350×300	750	300	960	990	1040	720
400×250	750	300	1080	1110	1190	850
400×300	750	350	1100	1140	1190	860
400×350	850	350	1180	1220	1270	925
