管道靜態混合器

規 格	DN（mm）	dh（mm）	Q（m3/h）	規 格	DN（mm）	dh（mm）	Q（m3/h）
SV-2.3/20	20	2.3	0.5-1.2	SV-5～20/200	200	5-20	56-110
SV-2.3/25	25	2.3	0.9-1.8	SV-5～20/250	250	5-20	88-176
SV-3.5/32	32	3.5	1.4-2.9	SV-5～30/300	300	5-30	125-250
SV-3.5/40	40	3.5	2.2-4.5	SV-7～30/350	350	7-30	173-346
SV-3.5/50	50	3.5	3.5-7	SV-7～30/400	400	7-30	226-452
SV-3.5/65	65	3.5	5-12	SV-7～30/450	450	7-30	286-572
SV-5/80	80	5	9-18	SV-7～30/500	500	7-30	353-706
SV-5/100	100	5	14-28	SV-7～30/600	600	7-30	505-1010
SV-5～7/125	125	5-7	24-34	SV-7～30/1000	1000	7-30	1413-2826
SV-5～7/150	150	5-7	30-60	SV-15～30/1200	1200	15-30	1630-3260

典型應用
高聚物混合　輕質酮苯脫蠟油　紙槳氯化漂白　原油注堿流程

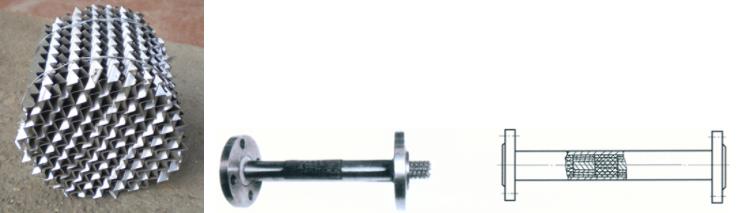

4、SL型管道靜態混合器
產品特性
       SL單元由交叉的橫條按一定規律構成許多L型單元，它的技術性能：液—液、液—固相的不均勻度數為 ≤5％。
典型應用
污水處理　高聚合物混合　傳熱反應　熱交換器

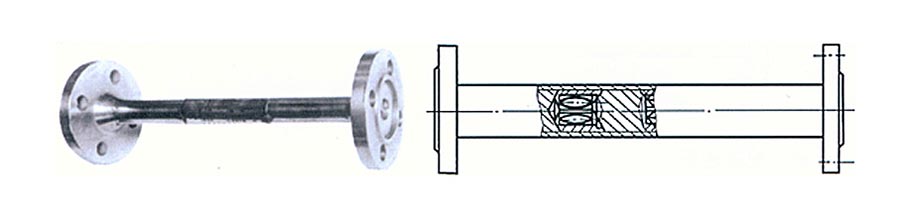

5、SH型管道靜態混合器
產品特性
       SH單元由雙孔道組成，孔道內放置螺旋片，相鄰單元雙了L道的方位錯位90度，單元之間設有流體分配室，它的技術性能：最高分散程度=1—2um，液—液、液—固相的不均勻度α√ x≤1-5%。 注：兩端法蘭尺寸按產品公稱直徑放大一檔。

典型應用
丙烯酰胺混合　 高分子材料混合、配色、傳熱

靜態混合器安裝

型號	安裝形式
SV	氣—液相：垂直安裝（并流及逆流） 液—氣相：水平或垂直（自下而上）安裝，裝置效果相仿 氣—氣相：水平或垂直（氣相密度差小，方向不限）安裝
SX	液—液相：水平或垂直（自下而上）安裝，裝置效果相仿
SL	液—液相：水平或垂直（自下而上）安裝，裝置效果相仿 液—固相：水平或垂直（自下而上）安裝
SH	氣—液相：兩端法蘭尺寸按產品公稱直徑放大一格來定，采用SL型安裝形式
SK	活絡單元的產品通常以沒有定位裝置的一端為進口端。 液—液相：水平或垂直（自下而上）安裝，裝置效果相仿 液—固相：垂直裝置（由上而下）

靜態混合器在安裝時應盡可能靠近二股或多股流體的初始混合處。在不同的使用場合，它們的安裝形式也有一定差別。具體要求見表：
注：氣一液相指氣相物流是工作物流，而液相物流是被動物流。
液一氣相指液相物流是工作物流，而氣相物流是被動物流。

訂貨說明
       1、為幫助您選擇靜態混合器，請?jiān)敿?xì)提供以下參數：
       a工作介質、b流量kg/h、c工作壓力Mpa、d工作溫度℃、e物料粘度cp、f物料密度kg/m3、g允許壓損Mpa、h法蘭標準、i設備材質
       2、混合器進出口法蘭標準可為HG，HGJ，JB／T，SH，ANSI等，用戶在訂貨時請注明法蘭標準及規格，未注明的一律按HG20592-1997制作。
       3、用戶選用帶夾套產品的，還需提供管程及夾套內的最高工作壓力、工作溫度、工作介質等參數。
